阿诺骄傲系列:链节铣削加工刀具

返回列表 来源:阿诺 查看手机网址
扫一扫!阿诺骄傲系列:链节铣削加工刀具扫一扫!
浏览:- 发布日期:2018-06-11 10:15:15【

链轨是工程机械履带系统的重要组成部分,一个链轨由多个链节组成,用量非常大,属易损件,更换频率高。

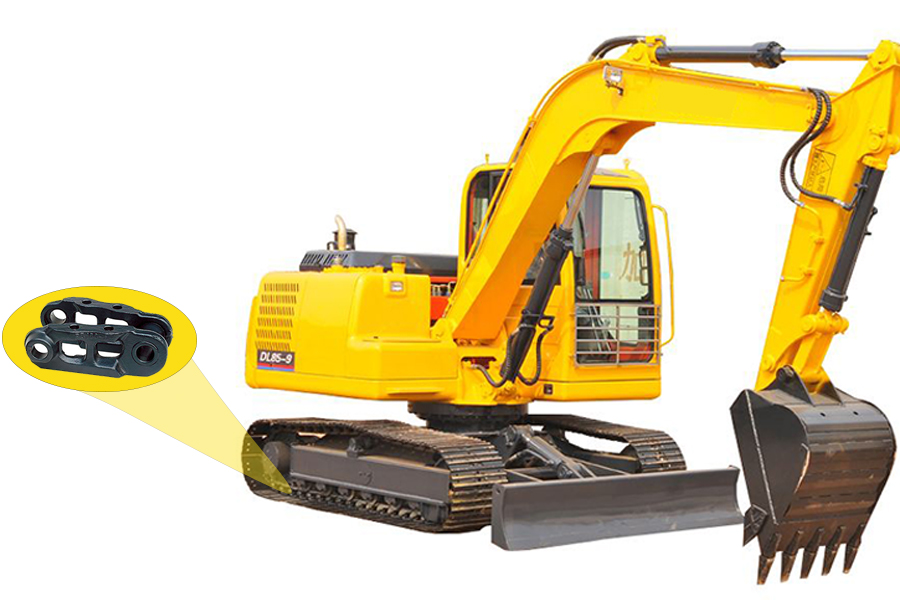

图1:链节

图1 链轨


目前客户加工链节的工序是锻压-热处理-铣面-钻镗孔。这些工序中,铣面工序在生产过程中成为了瓶颈工序,客户原来双面铣床的铣刀盘,装夹的定位精度低,加工效率低下,且刀片更换频繁。

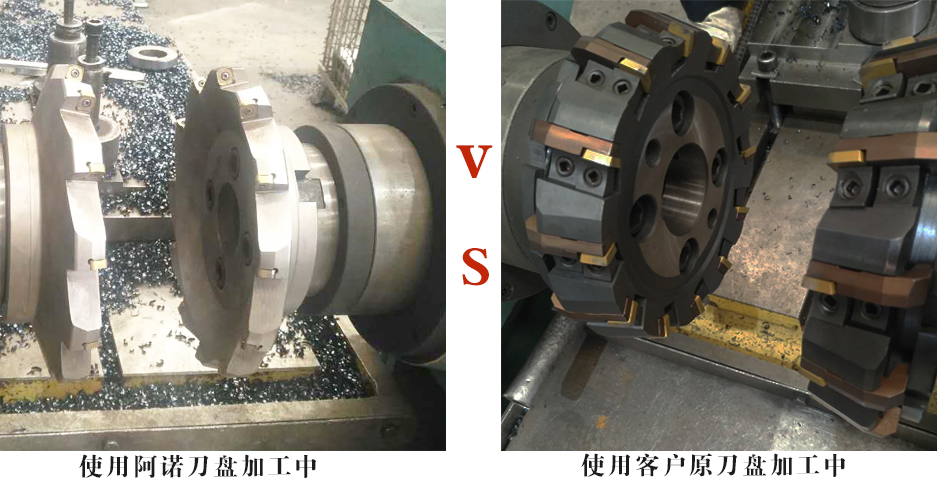

现场对比

图2 对比

阿诺作为刀具专家,致力于通过技术服务解决客户难题。经过现场调研和客户沟通,阿诺为客户制定了改进方案,改变刀盘与机床的连接定位方式,优化客户原有刀盘,经过验证,效率和寿命明显提升。


01

零件基本信息


被加工材料

35MnP锻压钢

硬度

HRC37~40

抗拉强度σb/MPa

900~1100


02

加工特点


毛坯余量不均匀

尺寸一次成型

面粗糙度要求较高


03

阿诺改善方案


阿诺方案

图3安装自制芯轴

刀盘

选大直径疏齿强力刀盘,配正反用专用刀片

安装

量身定制非标芯轴,刀盘定位精度高

加工

优化原有加工参数,大幅提高加工效率

应用信息

刀具品牌

AHNO

某品牌

机床类型

双面铣

双面铣

刀具规格

D250

D250

加工材料

锻压钢

锻压钢

加工余量

3~5mm

3~5mm

安装方式

芯轴和T型块定位螺钉锁紧

法兰T型块定位螺钉锁紧

冷却条件

干切

干切

加工转速

380r/min

480r/min

加工进给

200mm/min

132 mm/min

加工件数

300件/刃(1片8刃)

20件/刃(1片4刃)


改善效果:效率提高1.5倍,寿命提高30倍。

在非标解决方案的路上,阿诺一直在探索。我们始终以客户需求为导向,打破常规,勇于创新,全心全意做金属切削的好牙医!
