高性能转向节专用刀具

返回列表 来源:阿诺 查看手机网址
扫一扫!高性能转向节专用刀具扫一扫!
浏览:- 发布日期:2016-07-26 09:33:53【

转向节是汽车转向系统中重要的部件,此类产品加工的特点是系统刚性差,锥孔加工精度高,批量大,对刀具的复合能力及稳定性要求高。

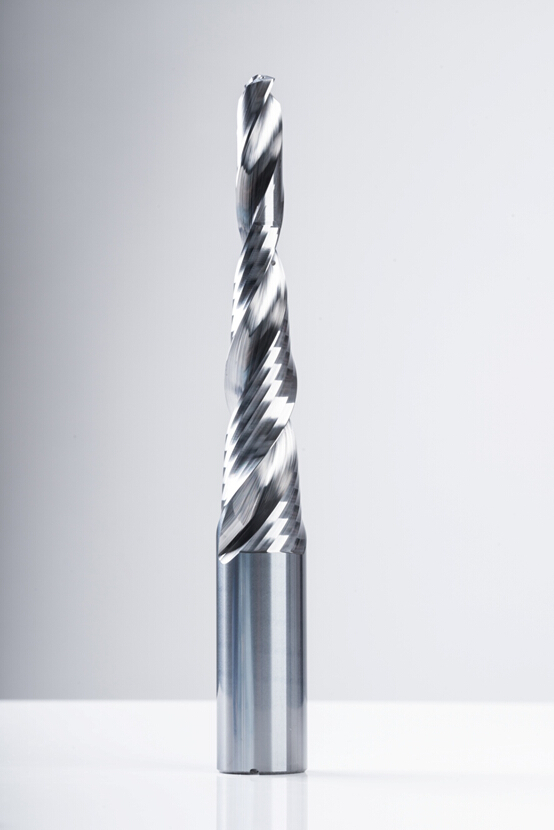

针对转向节的加工特性,阿诺设计了一套完整的刀具方案。设计的钻头加工阻力小,解决了系统刚性差的问题,并采用钻扩一体的锥度钻头以及高精度锥度铰刀,实现了锥孔的高速、高精及高稳定性加工。

高性能转向节专用刀具

高性能转向节专用刀具

加工案例

刀具品牌 AHNO公司 国外M品牌
刀具规格 整体HM D12.5钻扩一体锥度钻头 整体HM D12.5钻头 整体HM D11锥度扩孔刀
工件材料 铝合金 铝合金 铝合金
材料硬度 HB100 HB100 HB100
切削速度 Vc=176m/min Vc=176m/min Vc=100m/min
每转进给 f=0.18mm/rev f=0.2mm/rev f=0.18mm/rev
寿命对比 8500件 8500件 8500件
加工时间 4.8秒/孔 3秒/孔 5.2秒/孔
合计 4.8秒/孔 (3秒+5.2秒)+换刀时间2秒=6秒/孔
结果 在相同的寿命情况下,效率是传统工艺的2倍,并提高了产品质量的稳定性。
