叶轮是燃汽轮机、涡轮增压器的核心部件。它在能源动力、航空航天、石油化工、冶金等行业中均有广泛的应用,是造型比较规范且典型的通道类复杂零件。其型面的加工手段、加工精度和加工表面质量直接影响发动机的空气动力性能和机械效率,对发动机性能有决定性的影响。目前叶轮常见的材料有铝合金、钛合金、不锈钢等。

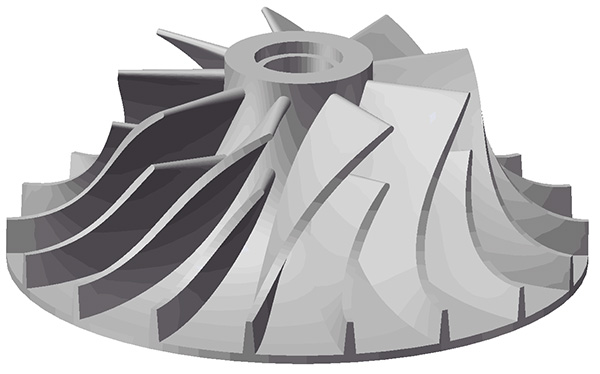

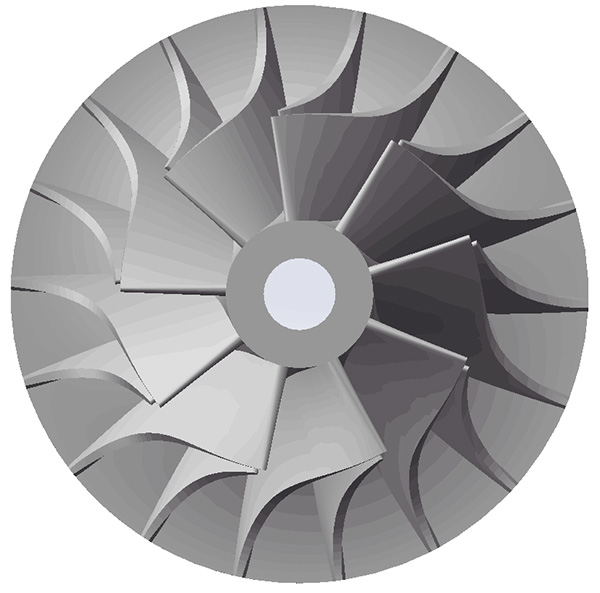

叶轮的特点
叶轮加工的复杂性主要在于叶片的曲面造型很复杂,其曲面根据成型原理可以分为直纹曲面和非直纹曲面。为了使叶轮满足气动性的要求,叶片常采用大扭角、根部变圆角的结构,这给叶轮的加工提出了更高的要求。叶轮必须具有良好的表面质量,精度一般集中在叶片表面、轮毂的表面和叶根表面,表面粗糙度值应小于Ra0.8um。
叶轮的加工特性
①叶轮属于薄壁类零件,加工过程极易变形。在加工过程中,由于自身结构和外部切削力的作用,流道的入口和叶片上端会产生振纹。若刀具不够锋利,在叶片边、出气口及流道中会产生毛刺。
②流道最窄处叶片较深,相邻叶片空间极小,在清角加工时铣刀直径较小,铣刀容易折断,切削深度的控制也是加工的关键技术。
③叶轮在实际工作中,要防止震动并降低噪声,所以对动平衡的要求高,这就提高了对机床及锥度球头铣刀的要求,既要节约加工节拍,又要保证切削的平稳性和对称性。
阿诺锥度球头铣刀特点
①根据被加工材料选择最适宜的棒料和涂层,兼顾韧性及耐磨性。
②根据叶轮数量和尺寸设计合适的锥度,在防止加工时产生干涉的同时增加铣刀的刚性。根据叶片间的空间、流道表面质量以及客户加工效率要求设计球头R的大小。
③根据AHNO标准,设计几何结构,完美保证表面质量。
④专用的磨削工艺,保证锥度球头铣刀刃口质量及刀具的动平衡性能。
阿诺锥度球头铣刀应用案例
工件材质:铝合金
叶轮直径:62mm
加工方式:粗精一体
加工设备:立式加工中心
冷却条件:乳化液
冷却方式:外冷
切削参数:Vc=750 m/min fr=0.18 mm/r
刀具寿命:500件,是国外M牌刀具寿命的1.5倍
阿诺锥度球头铣刀总结
1、适用于不同材料的叶轮加工,包括各类牌号的铝合金、钛合金及不锈钢;
2、根据客户的加工工艺,提供粗加工、半精加工及精加工锥度球头铣刀;
3、相比进口刀具,交货期快,技术服务好,加工成本降低;
4、可完全替代国外品牌。
------阿诺研发中心 王弢
