阿诺骄傲系列:穿山甲管板钻

返回列表 来源:阿诺刀具 浏览:- 发布日期:2020-07-14 16:50:55【



加工


管板被广泛应用于列管式换热器、锅炉、压力容器、汽轮机、大型中央空调等行业。管板加工的精度,特别是管径公差、垂直度、光洁度都极大地影响着以上所列设备的组装和使用性能,这对于管板钻孔刀具的性能有很高的要求。

管板21
图—管板

作为刀具专家,阿诺致力于通过技术服务解决客户难题,针对管板的加工特点,在客户的支持下,经过几轮测试后,产品的尺寸和孔壁粗糙度完全符合客户的要求,刀具寿命和欧美进口品牌相当,降低了客户的加工成本,排除了疫情下欧美品牌断货的风险。

零件基本信息

- 被加工材料:Q235/Q345

- 硬度:HB110-113

- 抗拉强度σb/MPa:490-675

- 伸长率δ(%):≥21.0


加工特点

高转速,高进给

孔垂直要求高,铁屑短

- 粗糙度:Ra1.6~3.2


设计要点

- 材料:高强度合金钢刀杆,优质进口硬质合金可换头

-  刃口:强断屑刃口设计

- 槽型:强卷屑,断屑槽型

- 涂层:AHNO超H涂层

管板钻
图—穿山甲管板钻

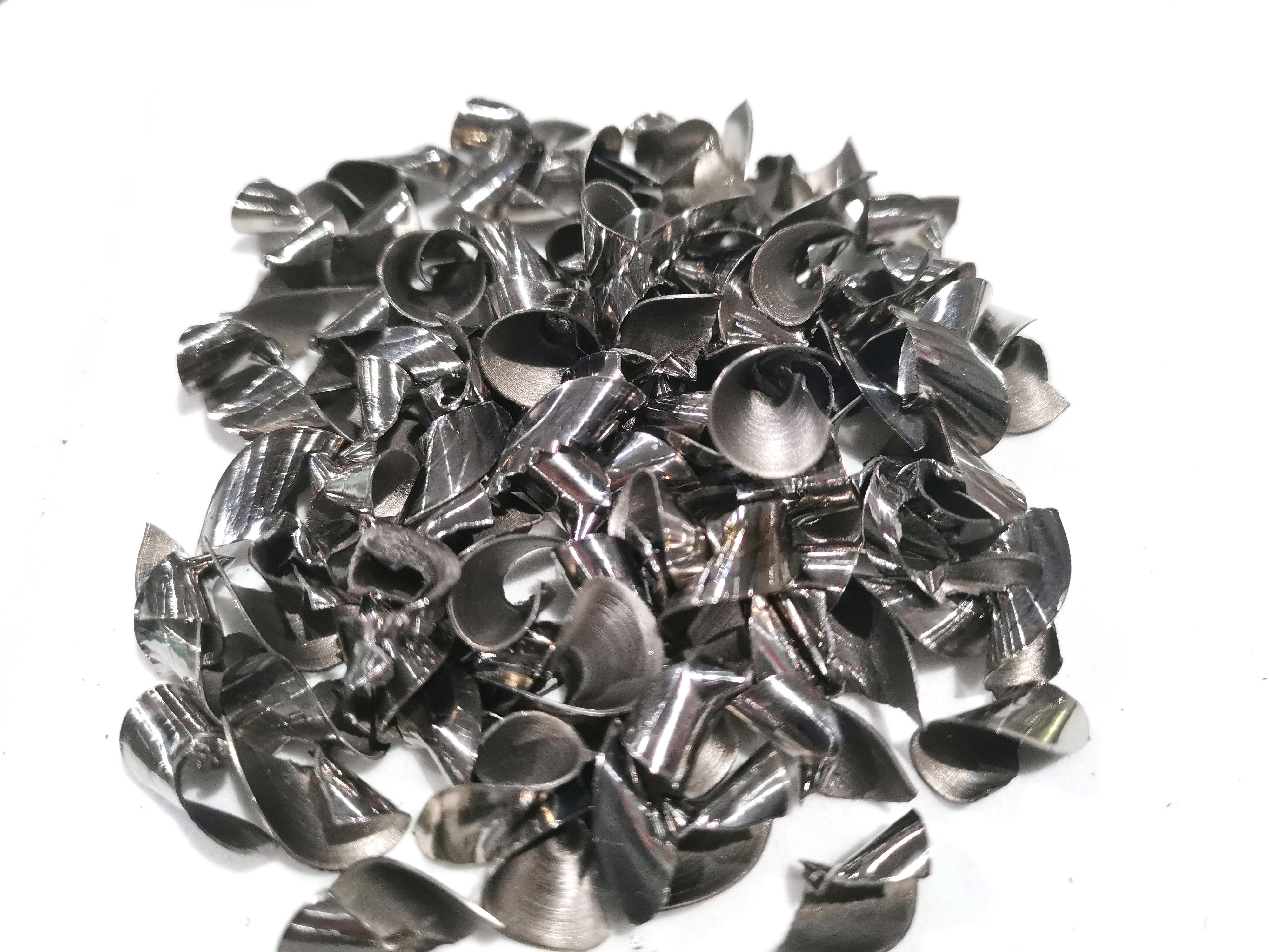

穿山甲管板钻铁屑
图—铁屑
应用信息

机床型号

龙门立式加工中心
刀具规格 D25.67
加工材料 Q235/Q345
加工孔深 44mm
刀柄形式 BT50侧固刀柄
冷却条件 内冷
加工转速 2200r/min
加工进给 350mm/min
加工孔数 680个孔
加工效果 和欧美品牌相当
