汽油发动机供油方式分为化油器式和燃油喷射式，电控燃油喷射式以其髙经济性与低污染等优势而应用广泛。电控喷油器中内极零件具有精加工难度大、成型轮廓复杂与材料难加工等特点，尤其是反向精加工成型铰刀成型尺寸极为复杂，加工时磨损快、寿命低，导致刀具成本很高。

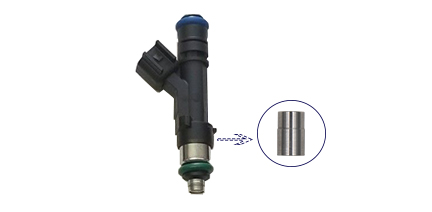

图1 电控喷油器（EV14）

图1：电控喷油器（EV14）

作为非标刀具专家，阿诺致力于通过技术服务解决客户难题，针对客户内极零件的正反向精加工问题，阿诺在客户的支持下，经过针对性地优化改进，内极正向与反向成型铰刀的加工质量与刀具寿命满足客户要求，大大降低了刀具成本和缩短了交货期。

被加工

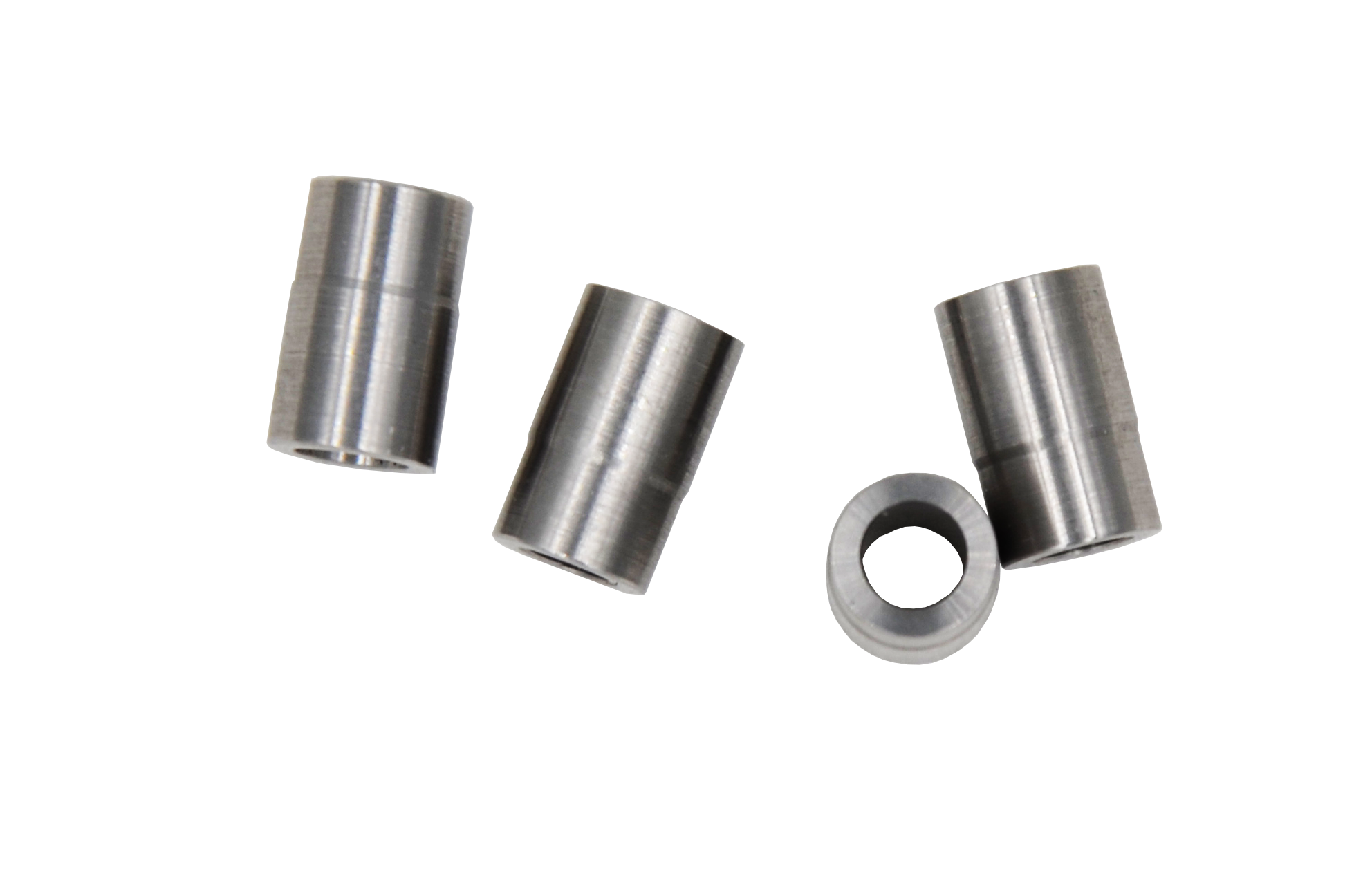

图2电控喷油器内极（Internal Pole）

零件基本信息

- 被加工材料：X3CrS13；

- 硬度：HRB 77~85；

- 抗拉强度σb/MPa: 410~550；

- 屈服强度σ 0.2/MPa: ≥250；

- 伸长率δ(％):≥30.0。

加工难点

- 积屑瘤现象严重；粘结凝焊性强。

- 切削温度高：加工硬化，切削力大。

- 孔口成型轮廓尺寸复杂：正向3段，反向5段。

- 机床工况较差：多轴专机，节拍快。

- 表面精度要求高：Rz≤8μm。

- 刀具寿命稳定性要求高：50000件。

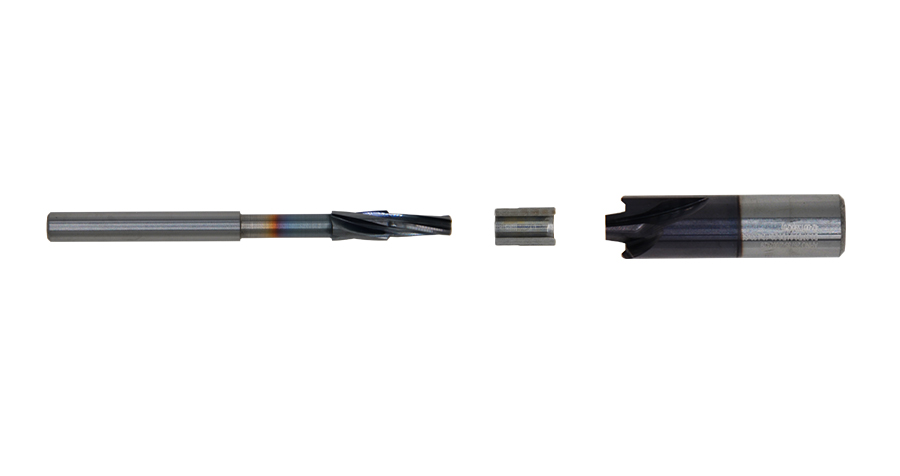

图3 成型铰刀

设计要点

- 材料：进口优质硬质合金棒料；

-参数：特殊的螺旋角、前角与成型后角设计；

- 工艺：先进的成型尺寸磨削技术；

- 刃口：兼顾刃口强度与锋利性；

- 涂层：性能卓越的AHNO超F涂层。
