高性能滑轨专用钻扩一体刀具

返回列表 来源:阿诺 查看手机网址
扫一扫!高性能滑轨专用钻扩一体刀具扫一扫!
浏览:- 发布日期:2017-06-13 11:13:51【

滑块/导轨是机加工行业门槛不高的一组机件结构。滑动导轨的材料是调质后的低碳合金钢和碳钢为主,如20CrMo、50#钢等,调制后材质偏软,加工时易发生孔口毛刺、空内壁粗糙度差,切屑不断、排屑易缠刀,铁屑粘刀、刃口易崩等特点。在设计方面,孔为阶梯型通孔,变径比大,不利于排屑。

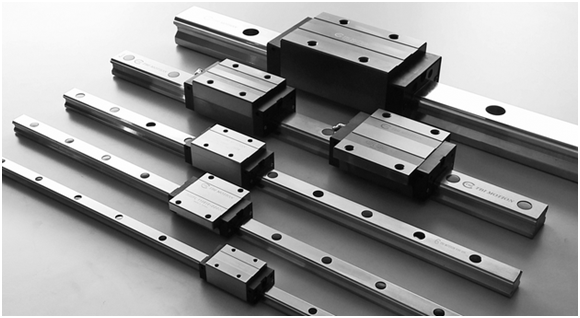

滑块-滑动导轨结构(图片来自网络)

滑块-滑动导轨(图片来源于网络)


滑动导轨孔通常是钻-扩-铰-倒角的工艺流程,AHNO只是通过一把非标钻头加一把背面倒角刀完成以上要求。

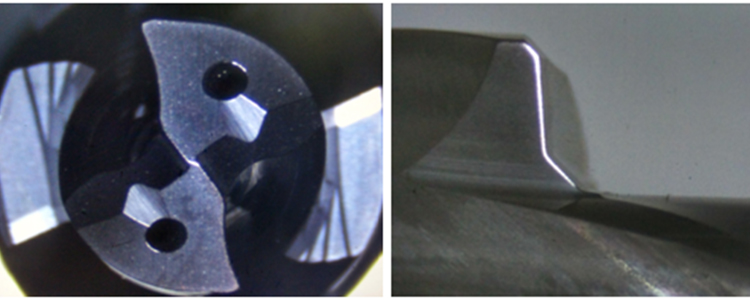

非标钻头1

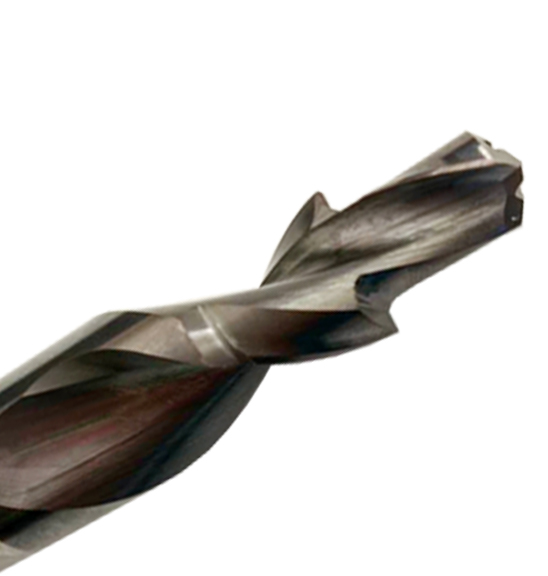

阿诺钻扩一体刀具


钻后孔内情况

已加工孔


客户在提升自身竞争门槛的过程中不断增加要求,从提高孔内粗糙度、提升寿命、增加稳定性等多方面出发,客户的信任使AHNO有多次摸索和尝试的机会。考虑客户现有工况,选择韧性和刚性兼有的进口硬质合金材料;被加工材料较软,从开始的断屑设计到后期转向考虑排屑方向;增加特殊槽型辅助排屑,提高排屑能力;刃口特殊处理;选用特殊涂层,提高润滑和耐磨性;从下料开始,将各个环节的细节管理做到极致。经过努力,AHNO最终没有让客户失望,达成了客户的一系列要求。


图4


加工数据

机加工工况
竞争对手钻头
AHNO钻头
机床信息
专机
冷却情况
外传内冷
加工孔径
φ9.5mm
加工深度
28mm
加工转速
2500
每分钟进给
350
加工寿命
15~25m不等
40m以上

从普通到华丽的转变,不过就是各种细节累加的结果,精益求精地致力于刀具的细节控制一直是ANHO保持成功的利剑。AHNO关注自身产品细节的同时更关注客户生产现场的细节,我们一直坚持这种点点滴滴的积累,坚信这才是走向成功的唯一捷径。
